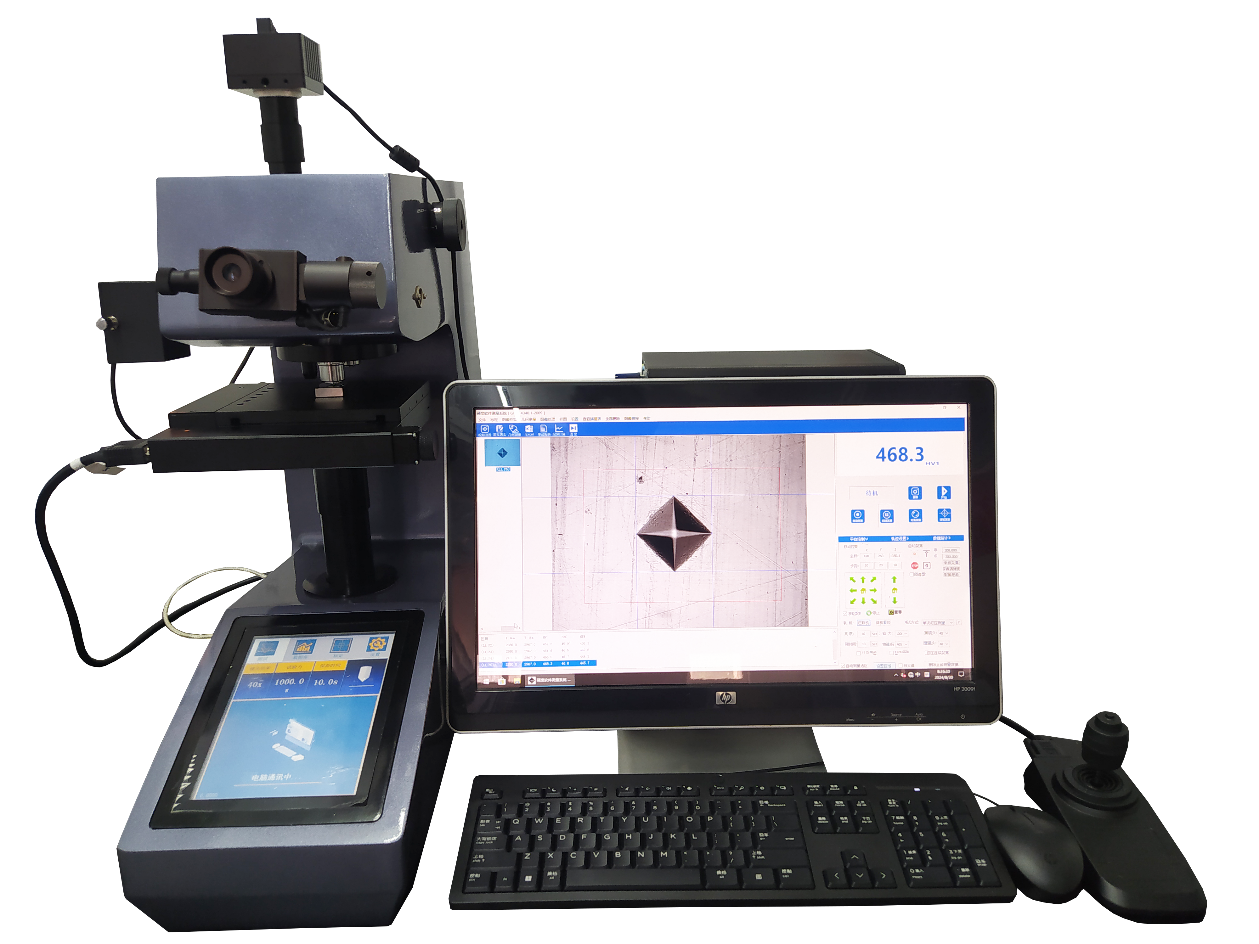

BZHVS-1000AT

半自動顯微維氏硬度計測量系統技術參數

一(yī / yì ／yí)、概述

BZHVS-1000AT半自動顯微維氏硬度測量系統，集成了(le／liǎo)光學成像、機械位移、電子控制、數字成像、圖像分析、計算機處理等多種當前專業技術，通過計算機主機實現對顯微維氏硬度計和(hé / huò)自動載物台的控制，并将硬度壓痕數字化成像在計算機屏幕上，再通過自動讀數、手動讀數等手段，準确測量金屬及部分非金屬材料及各種膜層、鍍層的顯微硬度、硬化層深度、膜層厚度、兩點間距等。還可拍攝金屬表面形貌并進行固定倍率打印等。這一(yī / yì ／yí)系統，突破了(le／liǎo)傳統硬度的測試方式，實現了(le／liǎo)全自動、高精度、高重複性的硬度測試，是材料分析的重要(yào / yāo)設備。

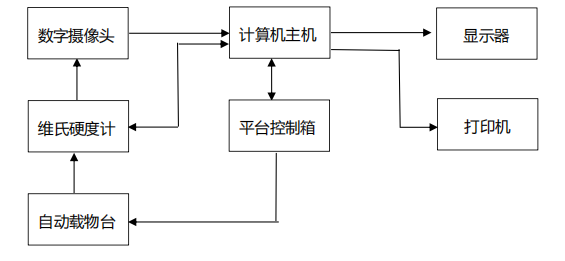

計算機主機通過 RS232 串口 ，控制維氏硬度計的動作并接收硬度計的相應信息；計 算機主機通過 RS232 串口 ，控制平台控制箱并通過平台控制箱 ，控制自動載物台移動并接收相應信息。維氏硬度計所壓的壓痕的光 學信号 ，通過數字攝像頭成像在計算機顯示器上 ，再通過自動、手動讀數 ，測得維氏硬度值。

設備介紹：

● BZHVS-1000AT數顯自動轉塔顯微維氏硬度計，通過液晶屏顯示結果，并可顯示與設置測試标尺、試驗力、壓頭類型、保荷時間、換算單位等;

● 采用8寸觸摸屏和(hé / huò)高速ARM處理器，顯示直觀，人機互動友好，操作簡便；運算速度快，數據庫巨量存儲，數據自動修正，并提供數據折線報表；

●機身使用鑄鐵一(yī / yì ／yí)次澆鑄成型，配合以汽車烤漆處理工藝，外形圓潤美觀；

● 蝸輪蝸杆升降系統較好地(dì / de)提高測試穩定性以及測試精度，測試完成後無需再次對焦；

● 配置了(le／liǎo)自動轉塔功能，高清測量和(hé / huò)觀察-雙物鏡組合，結合内置長度編碼器的高清測微目鏡，實現了(le／liǎo)壓痕對角線的一(yī / yì ／yí)鍵測量，較好地(dì / de)減少了(le／liǎo)人爲(wéi / wèi)操作幹擾與讀數誤差；

● 便捷數控系統，可自動進行全硬度标尺的單位轉換；

● 可設置硬度值的***值和(hé / huò)***小值，當測試值超過設定範圍時，發出蜂鳴音；

● 具有軟件硬度值修正功能，可以在一(yī / yì ／yí)定範圍内直接對硬度值進行修正；

● 具有數據庫功能，對試驗數據自動進行分組保存，每組可保存10個數據，可以保存2000個以上數據；

● 具有硬度值曲線顯示功能，直觀顯示硬度值的變化；

● CCD圖像處理系統，另可選配努氏壓頭，進行努氏硬度測量；

● 配置無線藍牙打印機，并可通過RS232、USB接口輸出數據；

● 精度符合GB/T4340.2 ，ISO 6507-2 和(hé / huò)ASTM E384。

二、技術參數

●維氏标尺： HV0.01, HV0.025, HV0.05, HV0.1, HV0.2, HV0.3, HV0.5, HV1

●試驗力：0.09807、0.2542、0.4903、0.9807、1.961、2.942、4.904、9.807N

（10、25、50、100、200、300、500、1000gf）

●試驗力選擇：通過轉動試驗力變換手輪進行試驗力選擇，當前試驗力顯示在屏幕上

●加載控制：自動（加載/保荷/卸載）

●保荷時間1—99秒（1秒爲(wéi / wèi)增量）

●測試模式：HV/HK

●硬度值 ：硬度範圍5-5000HV,通過測微計上測量所得數據，将數據輸入到硬度計即可得到相應硬度值。示值誤差3-5%HV。

●試件***高度：180mm，壓痕中心至機壁距離130mm

●光學測量系統

物鏡：10×（觀察），40×（測量）
總放大倍數：100×（觀察），400×（測量）
測量範圍： 200μm
分度值： 0.025μm

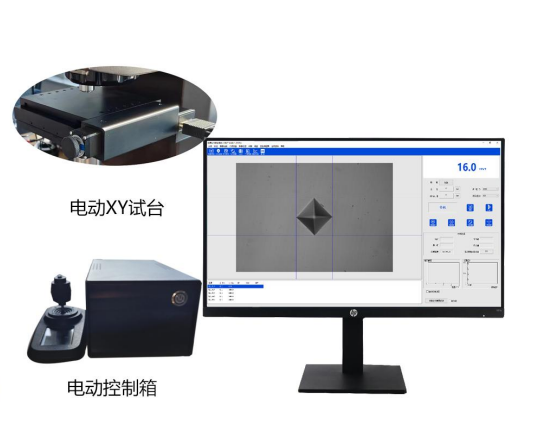

●X-Y自動載物台

台面尺寸：190X200毫米

***行程：45X45毫米

***小步距：小于2微米

重複定位：小于3微米

移動速度：可調；

控制方式：手動控制、電動控制、計算機控制；

●光源：12V/20W

●光源亮度：PWM調光

●節能模式：10分鍾不用後自動進入待機模式

●電源：220V, 50Hz

●整機功耗：100W

●總尺寸：500×330×560mm

●重量：36kg

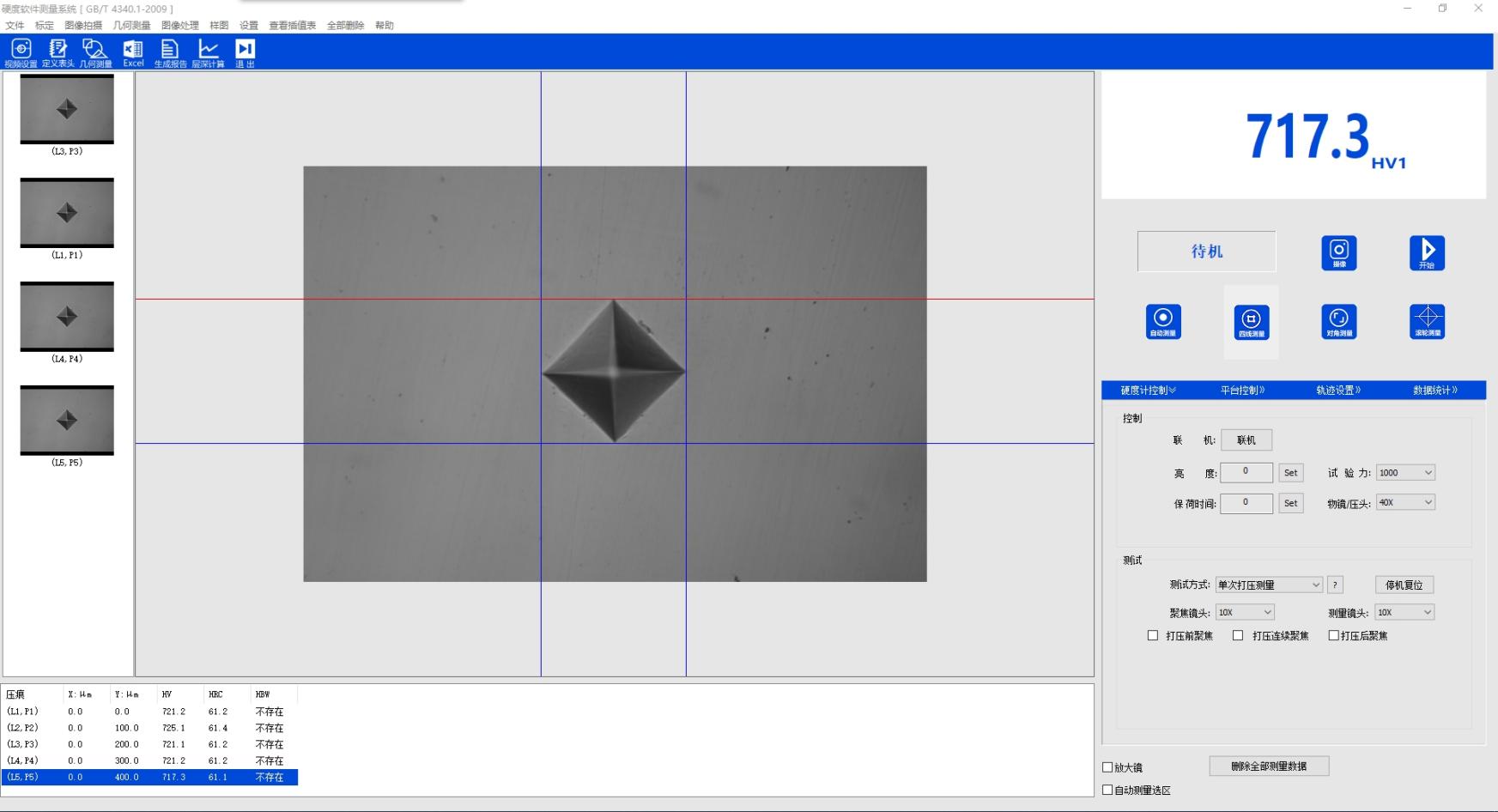

半自動維氏硬度圖像測量軟件功能介紹：

半自動維氏硬度計圖像測量軟件可***控制硬度計動作及硬度計參數采集，包括硬度計物鏡、壓頭的選擇、保荷時間設置、燈光亮度調節、加載的啓動以及試驗力值的選取、測試方法的選擇、測量結果的獲取等。

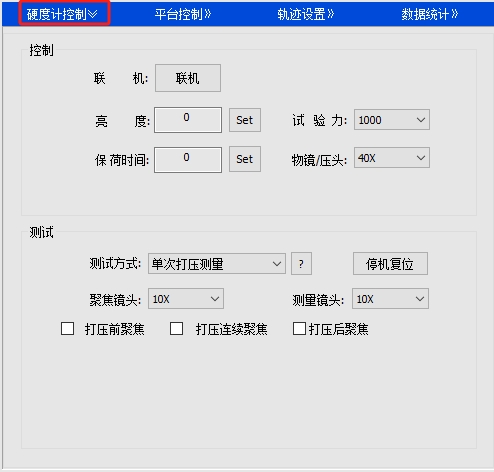

• 硬度計控制：通過RS232串口實現對硬度計動作的控制及信息的獲取。包括控制硬度計轉塔、加載、保荷時間設定、亮度調節以及當前試驗力等實驗參數的獲取。

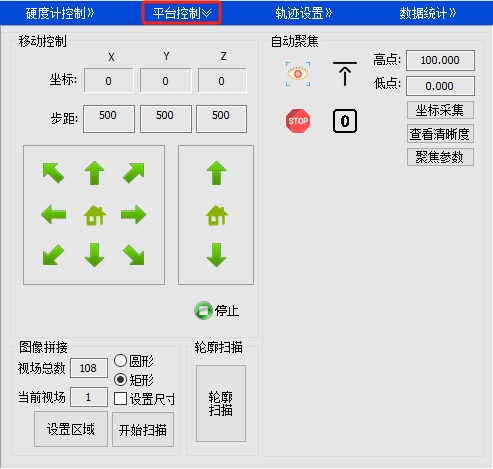

• 平台控制：控制電動載物台按照設定的坐标、步距等進行各種方式的移動。控制電動載物台調節。

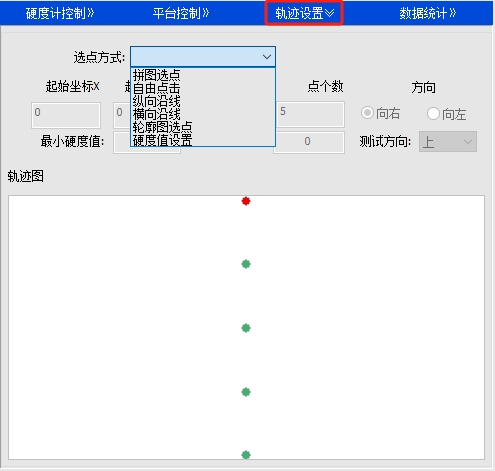

• 軌迹設置：選點方式多樣化，可進行拼圖選點、自由點擊、縱向沿線、橫向沿線、輪廓圖選點、硬度值設置等軌迹設置功能。

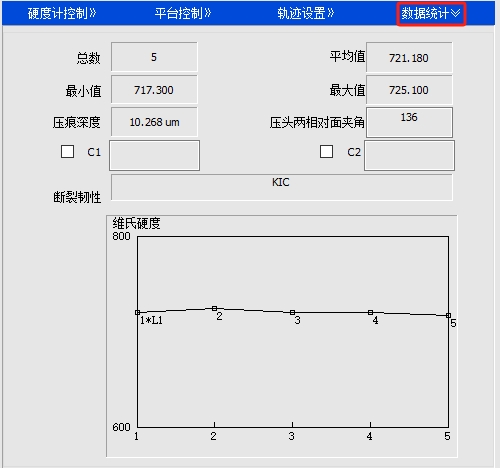

• 數據統計：該功能可統計測試總數、***值、***小值、平均值、、斷裂韌性、硬度曲線等。

圖像處理技術參數表：

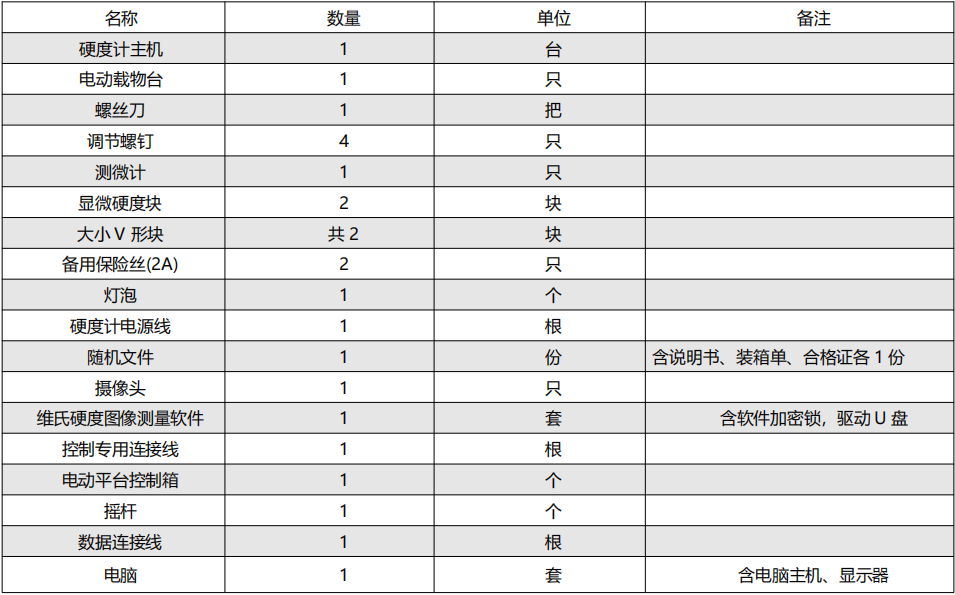

配置清單：
