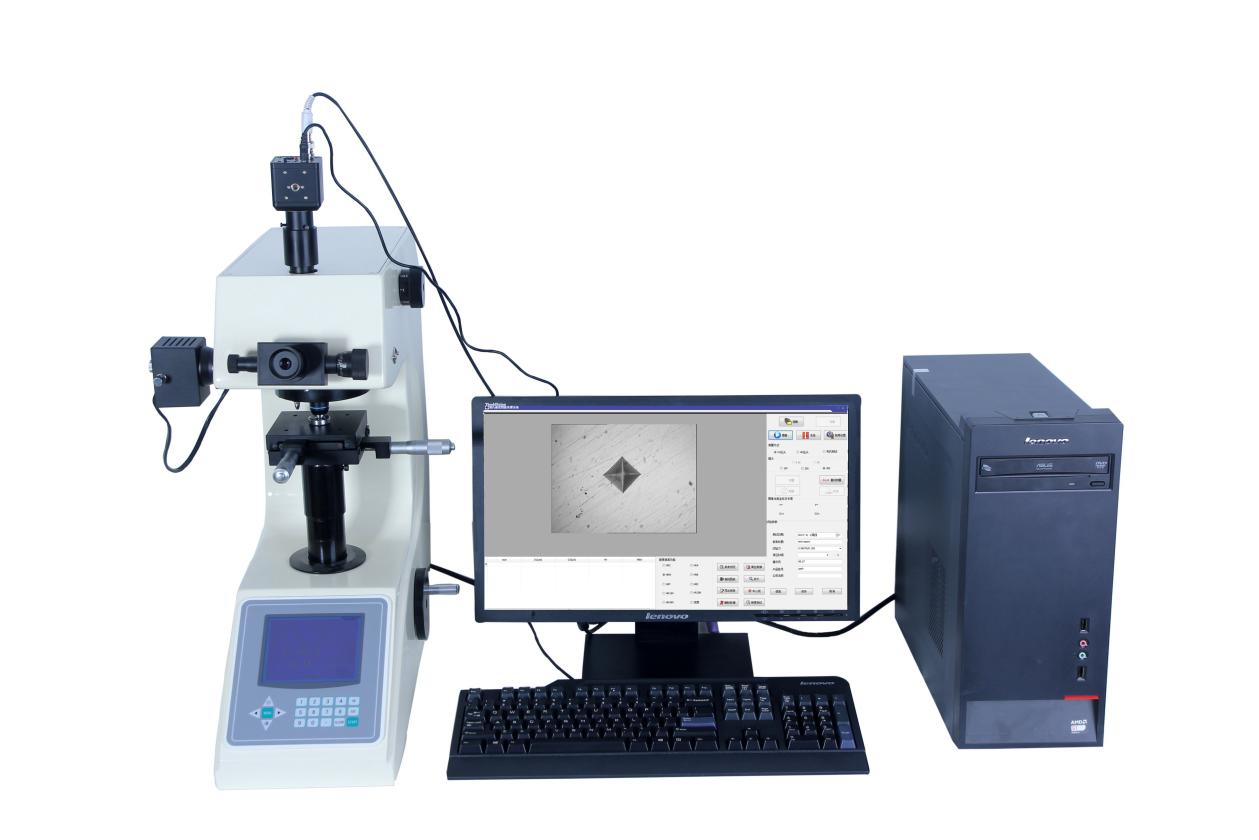

CCD 維氏圖像處理系統

軟件功能簡介

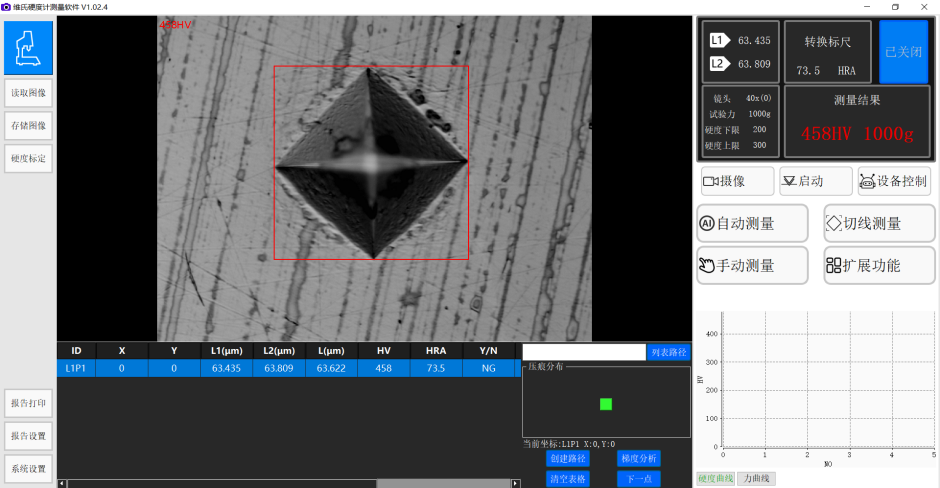

圖 1 軟件主界面

(1) 圖像硬度測量功能，支持手動切線測量、手動角點測量

(2) 支持微調圖像測量結果

(3) 支持測試數據列表和(hé / huò)硬化曲線顯示，可直觀得到數據變化趨勢

(4) 曆史記錄功能：可按時間或零件編号查詢記錄，并導出報告

(5) 支持兩種圖像标定方式：硬度塊标定、标尺标定

(6) 梯度測試功能，支持自定義測試路徑，支持導出梯度測試報告

(7) 支持維氏與多種硬度值間的互相轉換

(8) 深度換算功能，可自動換算出維氏壓痕深度

(9) 提供word 、pdf、 excel 格式報告，支持報告内容定制

(10) 支持距離測量和(hé / huò)角度測量功能

(11) 兼容努氏(HK)硬度的計量，可以對努氏壓痕進行自動識别

3 硬度測量

3.1 基本操作

圖 3.1.1 硬度測量相關按鈕

（1）預覽圖像

主界面“自動測量 ”按鈕上方的按鈕爲(wéi / wèi)紅色“預覽圖像 ”狀态時，需點擊“預 覽圖像 ”釋放相機，等主圖頁面出現清晰壓痕後進行測量。

（2）圖像測量

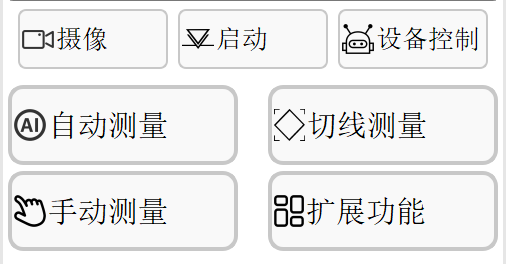

軟件支持三種方式的圖像測量：

自動測量：點擊“ 自動測量 ”按鈕後自動識别壓痕并得到硬度結果

切線測量：點擊“切線測量 ”後在主圖中點擊左、右、上、下四個壓痕的切 線邊實現硬度測量

角點測量：點擊“角點測量 ”後在主圖中點擊壓痕的四個角點實現硬度測量

（3）測量結果微調

測量結果不準确時可對結果進行微調，有兩種方式實現硬度微調： 直接拖動主圖壓痕紅框不準确的邊緣；

選擇圖 3.1 中的待調整識别邊緣項（上、下、左、右），然後點擊調大或調 小，實現一(yī / yì ／yí)個邊緣的調整。調大或調小指将壓痕紅框向變大或變小的方向調整。

3.2 測量結果顯示

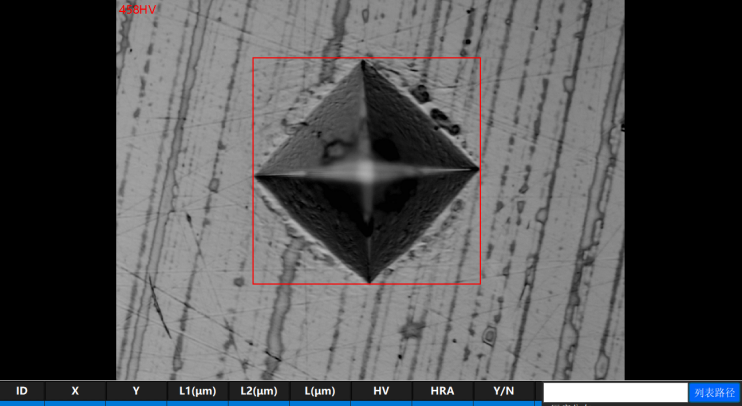

測量完成後主圖中會有紅框将壓痕框住，如果測量不準可以微調測量結果。

圖 3.2.1 壓痕圖顯示

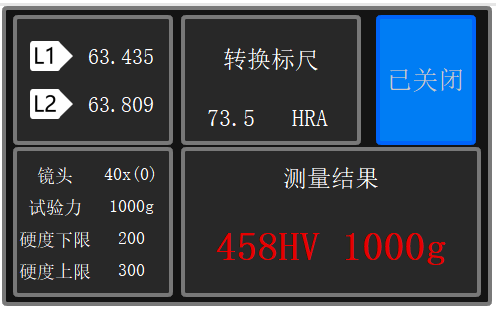

軟件右上方可顯示當前測試硬度值結果，合格時爲(wéi / wèi)綠色，否則爲(wéi / wèi)紅色。同時 可顯示硬度轉換值、壓痕的長寬值、當前鏡頭、試驗力、硬度合格範圍等信息。

圖 3.2.2 測量結果顯示界面

3.3 當前測量結果列表

軟件左下方可顯示當前測試結果列表，點擊列表中的一(yī / yì ／yí)行可在主圖中顯示該 數據的詳細信息。

點擊主頁面“導出報告 ”按鈕後可把該列表中的數據導出到報告。 點擊主頁面“清空列表 ”按鈕後可清空該列表。

圖 3.3.1 測量結果顯示界面

3.4 硬度曲線

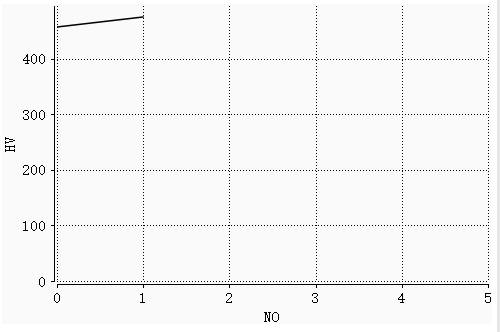

軟件右下方可顯示硬度曲線，将當前測試結果列表中的硬度值繪制爲(wéi / wèi)曲線， 方便觀察硬度變化趨勢。

圖 3.4.1 測量結果顯示界面

4 圖像輔助工具

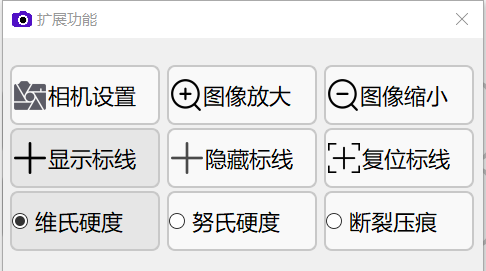

圖 4.1 圖像輔助工具欄

軟件主圖上方的圖像輔助工具欄提供若幹工具供用戶使用，用戶可在此進行 部分圖像操作。

（1）讀取圖像：加載離線圖，用于圖像測量測試

（2）存儲圖像：保存當前壓痕圖

（3）顯示标線：顯示主圖中的十字标線

（4）複位标線：将标線複位到主圖中間，可拖動标線中心移動标線位置

（5）隐藏标線：隐藏主圖中的十字标線

（6）圖像放大：放大顯示主圖

（7）圖像縮小：縮小顯示主圖

（8）努氏硬度：HK标尺

（9）斷裂壓痕：測試斷裂韌性

s 測量參數設置

5.1 系統參數設置

圖 5.1.1 系統參數設置界面

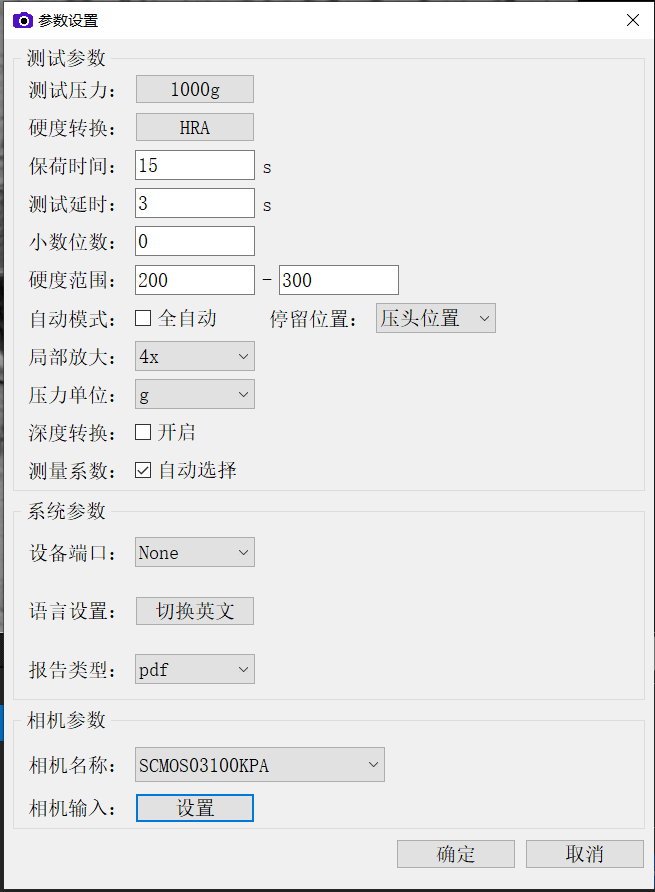

點擊主頁面的“系統設置 ”按鈕可調出如上圖所示系統設置界面，軟件的大 多數參數配置在該頁面實現。包括如下參數設置：

（1）鏡頭倍率：切換測試鏡頭，詳見 5.2

（2）測試壓力：切換測試壓力，詳見 5.3

（3）轉換标尺：切換硬度轉換标尺，詳見 5.4

（4）硬度範圍：合格範圍，即***小合格硬度和(hé / huò)***合格硬度

（5）小數位數：硬度值包含的小數位數，體現在硬度列表和(hé / huò)報告中

（6）壓力單位：可選 g 或 kg 爲(wéi / wèi)壓力單位

（7）奴氏測量：開啓後将自動切換奴氏測量軟件

（8）換算深度：開啓後将自動換算壓痕深度并體現在硬度列表

（9）圖像标定：标定圖像像素與工件物理尺寸之間的對應關系，詳見 5.8

（10）報告設置：設置報告中的内容，詳見 5.5

（11）語言設置：在中英文之間切換

（12）報告類型：切換主界面默認報告類型，支持 word 、pdf、excel

（13）相機名稱：電腦插入多個相機時在此選擇，重啓軟件後生效

（14）相機輸入：設置相機圖像格式、分辨率等，詳見 5.6

5.2 鏡頭選擇

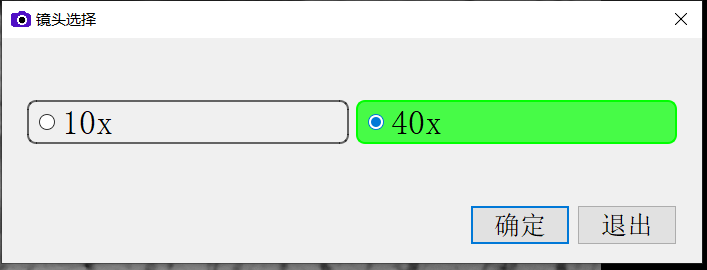

軟件支持兩種分辨率的鏡頭設置，如下圖所示。可在系統設置中點擊“鏡頭 倍率 ”調出該界面，或在主界面結果顯示欄點擊“鏡頭 ”調出選擇界面。

圖 5.2.1 鏡頭選擇界面

5.3 試驗力選擇

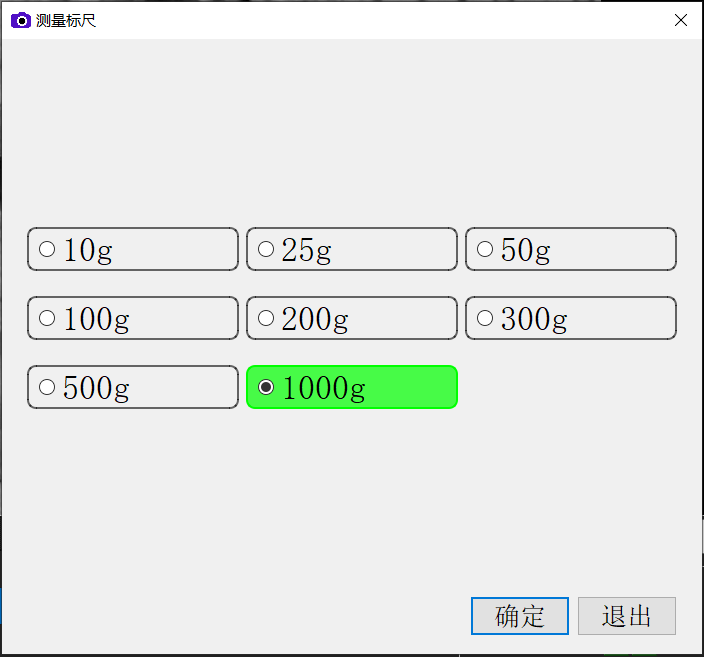

軟件支持常用的 16 中測試壓力，如下圖所示。可在系統設置中點擊“測試 壓力 ”調出該界面，或在主界面結果顯示欄點擊“試驗力 ”調出選擇界面。

圖 5.3.1 試驗力選擇界面

5.4 硬度轉換設置

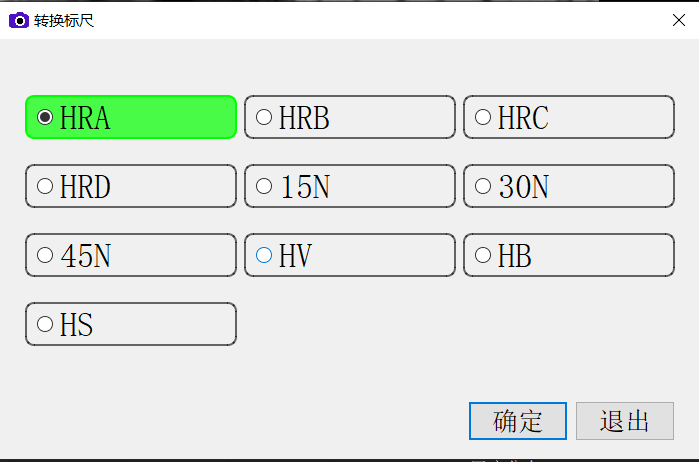

軟件支持從維氏硬度換算爲(wéi / wèi)其他硬度，轉換的類型可在轉換标尺界面進行選 擇。圖 5.4.1 硬度轉換類型選擇界面

5.5 報告格式設置

基本信息：送檢單位、零件名稱、執行标準、樣品說明等信息将自動填入報 告基本信息欄。

報告标題：報告的标題

圖像模式：設置報告中是否包含壓痕圖、隻打印***張壓痕圖或所有壓痕圖。 硬化曲線：是否打印硬化曲線。

基本信息：可設置所有報告中的基本信息都使用當前設置值，或使用硬度測 試時的設置值，主要(yào / yāo)針對曆史記錄中不同時期的測試數據使用不同基本信息的情

況。

圖 5.5.1 報告格式設置界面

5.6 相機參數設置

軟件可配置相機分辨率、亮度、對比度等參數。

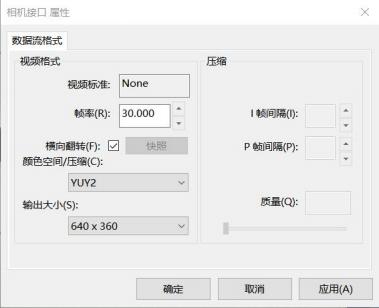

如果要(yào / yāo)修改圖像格式、圖像分辨率等，請點擊系統設置中的“相機輸入設置 ”， 将出現如圖 5.6.1 界面，請謹慎修改圖像分辨率，修改後需重新進行圖像标定。

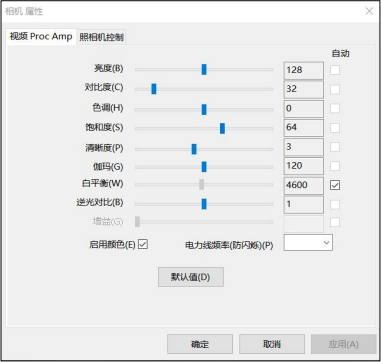

如果成像不清晰可點擊主界面的“相機設置 ”，軟件自動調出 5.6.2 所示界 面，用戶可以對亮度、對比度、白平衡等參數進行修改，直至出現較清晰的壓痕

圖像。

圖 5.6.1 相機圖像格式設置界面

圖 5.6.2 相機光學參數設置界面

5.8 圖像标定

圖像标定可以确定相機像素與工件物理尺寸之間的對應關系，在标定前請設 置好相機分辨率，如果修改相機分辨率需重新進行标定。

點擊系統設置中的圖像标定可調出标定界面。軟件支持對每個鏡頭的每個壓 力值分别進行标定，選擇鏡頭倍率和(hé / huò)測試壓力值後點擊“填加 ”按鈕可以爲(wéi / wèi)該鏡 頭和(hé / huò)壓力值填加單獨的标定系數。所有已填加的系數将出現在左側列表中，未填 加的将自動尋找跟自身壓力接近的系數，其中每個鏡頭倍率必須至少填加一(yī / yì ／yí)條。

（1）硬度壓痕方式标定

進入标定頁面前先進行壓痕測量，保證主界面的紅框剛好框住壓痕。

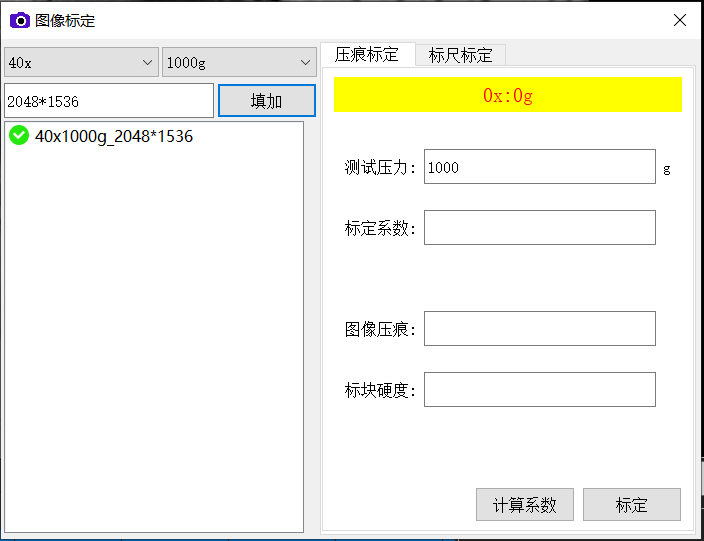

在左側系數列表中選擇當前鏡頭倍率和(hé / huò)壓力值，在右側壓痕标定頁面輸入标 塊硬度，點擊“計算系數 ”，此時将自動在界面填入标定系數，計算沒問題時點 擊“标定按鈕 ”完成當前系數标定。

圖 5.8.1 壓痕标定界面

（2）标尺方式标定

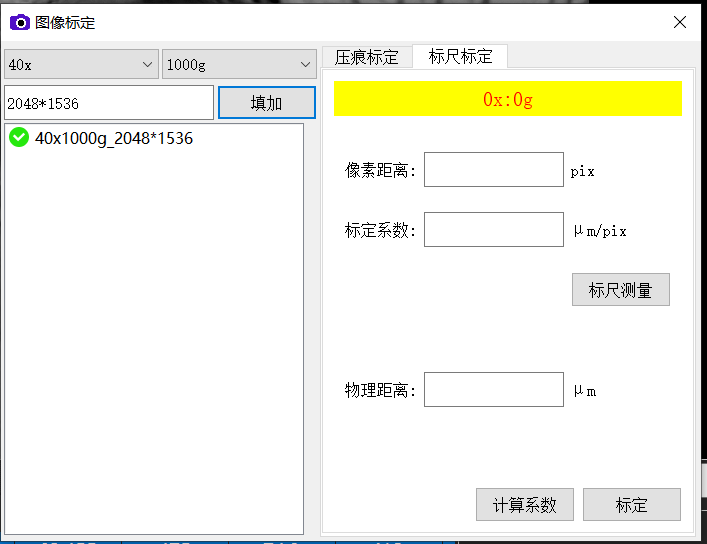

在鏡頭下方水平放置标準的标尺，然後調出标定頁面。切換到标尺标定頁， 點擊“标尺測量 ”按鈕，軟件将自動調至主界面并開啓圖像繪制流程。在标尺的 一(yī / yì ／yí)個刻度位置點擊鼠标左鍵，移動鼠标到另一(yī / yì ／yí)刻度再次點擊鼠标左鍵，然後軟件 自動跳回标定界面，輸入剛才點擊的兩個刻度之間的距離到“物理距離 ”欄，然 後點擊“計算系數 ”->“标定 ”完成當前系數标定。

圖 5.8.2 标尺标定界面

6 梯度測試

6.1 創建路徑

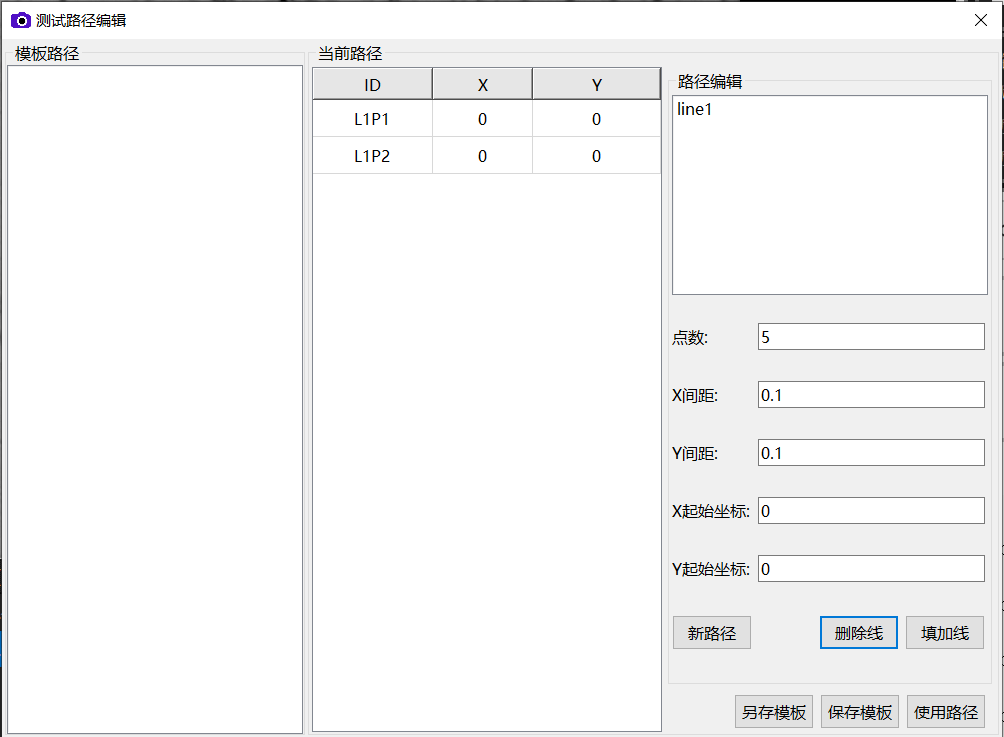

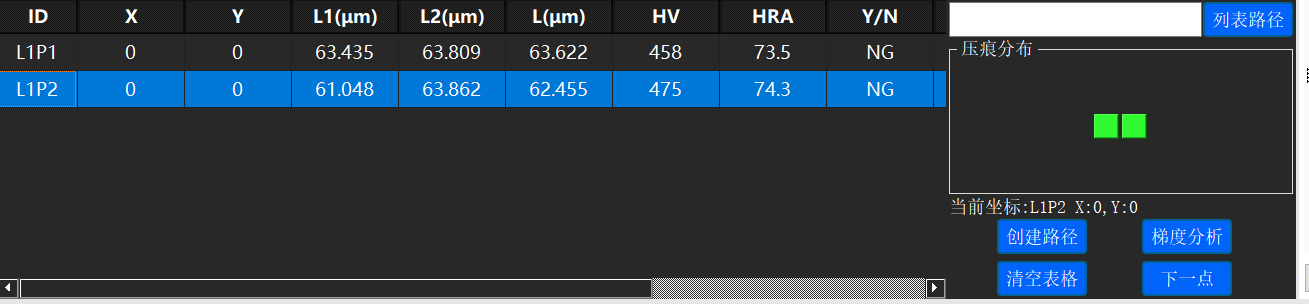

梯度測試前需提前規劃好測試路徑，在深度列表中輸入每個測試點距離上一(yī / yì ／yí) 個測試點的間隔（***個數值輸入***點與工件邊緣距離），用空格隔開，然後 點擊創建路徑，左側将出現路徑列表。

圖 6.1.1 測試路徑設置界面

6.2 硬度測試

測試路徑設置好後開始測試，每測試一(yī / yì ／yí)個點将在路徑列表中對應點填入硬度 值。

測試完成後，如果想測試下一(yī / yì ／yí)個工件，可點擊清空記錄，此時将保留測試路 徑，可用該路徑對不同工件進行相同測試。

打點完成或部分完成時想修改測試路徑，可直接修改深度列表并點擊創建路 徑，此時将保留打點硬度結果。

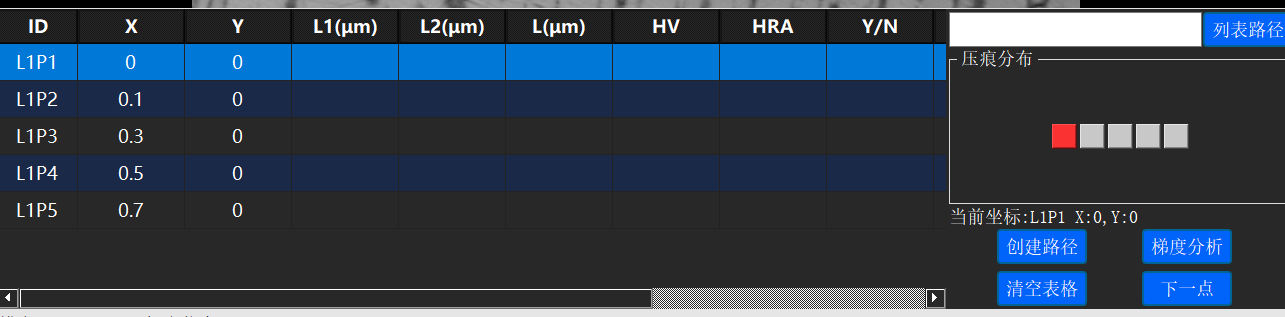

6.2.1 梯度測量結果顯示界面

6.3 梯度計算

路徑中的所有點測試完成後，點擊“梯度分析 ”按鈕，将出現梯度分析界面。 界面包含硬度值曲線、硬度值列表等信息。

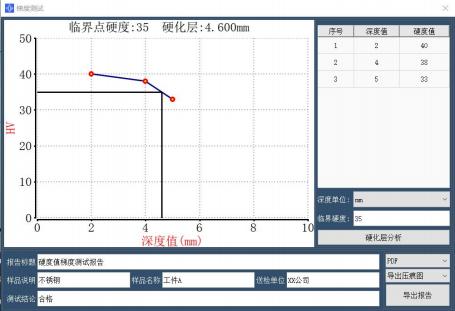

選擇深度單位、臨界硬度後點擊硬化層分析，将自動計算出硬化層深度并将 結果繪制在圖表中。

圖 6.3.1 梯度分析界面

6.4 打印報告

在梯度分析界面下方輸入樣品屬性後點擊導出報告将自動生成報告，報告樣 式如下圖所示。

軟件支持三種格式報告：Word 、PDF 、Excel ，可配置報告中是否包含壓痕

附件配置
